Какой длины должна быть медная трасса для кондиционера: полное руководство по выбору и монтажу

• Какой должна быть длина медной трассы: теория и практика
• Что представляет собой медная трасса кондиционера?
• Физические принципы влияния длины трассы на работу системы
• Практические последствия неправильного выбора длины
• Специальные случаи и нестандартные решения
• Современные технологии монтажа длинных трасс
• Эксплуатация и обслуживание длинных трасс
• Экономические аспекты выбора длины трассы
• Перспективные разработки и будущие тенденции
• Основные рекомендации по выбору длины трассы

Современные сплит-системы представляют собой сложные инженерные устройства, где каждый компонент играет важную роль. Медная трасса выполняет функцию "кровеносной системы", по которой циркулирует хладагент, переносящий тепло из помещения на улицу или наоборот (в случае моделей с функцией обогрева). Неправильный расчет длины трассы может привести к целому ряду проблем - от снижения производительности до преждевременного выхода из строя дорогостоящего оборудования.

Какой должна быть длина медной трассы: теория и практика

Общие рекомендации производителей

Большинство производителей климатической техники указывают следующие параметры для длины фреоновой магистрали:

• Минимальная длина: 3-5 метров

• Максимальная длина: 15-30 метров (для бытовых систем)

• Оптимальная длина: 5-10 метров

Эти значения варьируются в зависимости от:

• Типа хладагента (R22, R410A, R32)

• Мощности системы

• Конструктивных особенностей компрессора

• Условий эксплуатации

Детальные расчеты для разных типов систем

1. Бытовые сплит-системы (до 3,5 кВт)

Для стандартных квартирных кондиционеров действуют следующие правила:

• Абсолютный минимум: 3 метра

• Рекомендуемый диапазон: 5-7 метров

• Максимально допустимая длина: 15 метров

При превышении 7 метров требуется:

• Дополнительная заправка хладагента (15-20 г на метр)

• Проверка возврата масла в компрессор

• Корректировка настроек электронного блока

2. Полупромышленные системы (4-10 кВт)

Для более мощного оборудования допускается:

• Минимум: 5 метров

• Оптимум: 7-15 метров

• Максимум: 25-30 метров

Особенности:

• Обязательная установка маслоотделителя при длине свыше 20 м

• Требуется точный расчет количества хладагента

• Рекомендуется использование трубок увеличенного диаметра

3. Промышленные VRV/VRF системы

В коммерческих системах действуют другие принципы:

• Минимальная длина: 10 метров

• Стандартная длина: 20-50 метров

• Максимальная длина: до 150 метров (с дополнительным оборудованием)

Особенности проектирования:

• Обязательное использование ресиверов

• Сложная система возврата масла

• Многоуровневая защита от гидроударов

• Автоматическая регулировка давления

Что представляет собой медная трасса кондиционера?

Состав и конструктивные особенности

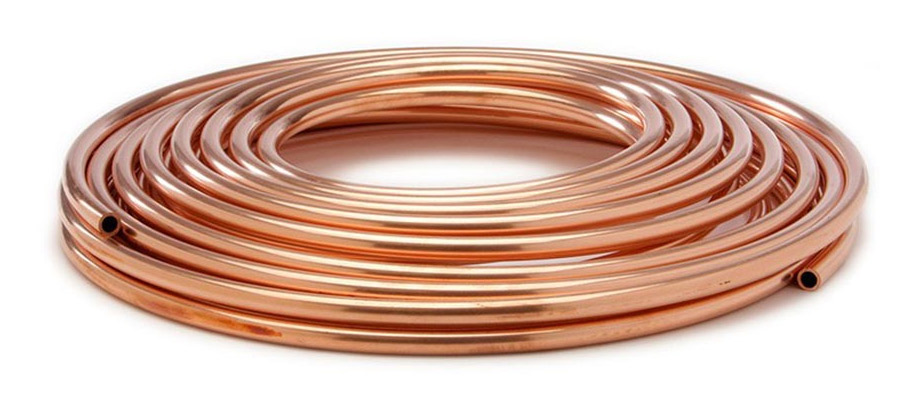

Медная трасса современного кондиционера - это не просто набор трубок, а тщательно спроектированная система, состоящая из нескольких обязательных элементов:

1. Медные трубки двух типов:

   • Газовая магистраль (диаметр обычно 9,52-19,05 мм)

   • Жидкостная магистраль (диаметр 6,35-12,7 мм)

2. Теплоизоляционные материалы:

   • Вспененный каучук (наиболее долговечный вариант)

   • Вспененный полиэтилен (более бюджетное решение)

   • Специальные изоляционные покрытия для особых условий эксплуатации

3. Дренажная система:

   • Пластиковые трубки различного диаметра

   • Дренажные помпы (для принудительного отвода конденсата)

   • Гидрозатворы и сифоны

4. Электрокоммуникации:

   • Кабель питания

   • Управляющие провода

   • Экранированные линии связи для цифровых систем

5. Дополнительные компоненты:

   • Фильтры-осушители

   • Ресиверы

   • Запорная арматура

   • Вибрационные компенсаторы

Технические требования к медным трубкам

Качество медных трубок для кондиционеров регламентируется несколькими международными стандартами:

• EN 12735 - Европейский стандарт для медных труб

• ASTM B280 - Американский стандарт

• ГОСТ 617-2006 - Российский стандарт

Основные требования к трубкам включают:

• Бесшовная конструкция

• Минимальная чистота меди (99,9%)

• Отсутствие внутренних загрязнений

• Точное соответствие диаметру

• Сохранение круглого сечения после изгиба

• Устойчивость к внутреннему давлению (не менее 70 бар)

Физические принципы влияния длины трассы на работу системы

Гидродинамическое сопротивление

С увеличением длины трассы возникают следующие физические явления:

1. Увеличение потерь давления:

   • Прямая зависимость от длины

   • Квадратичная зависимость от скорости потока

   • Зависимость от шероховатости внутренней поверхности

2. Изменение режимов течения:

   • Переход от ламинарного к турбулентному потоку

   • Возникновение локальных зон повышенного давления

   • Вероятность кавитации в зонах резкого изменения сечения

3. Тепловые потери:

   • Увеличение площади теплообмена с окружающей средой

   • Дополнительные потери на охлаждение/нагрев хладагента

   • Возможность перегрева на всасывающей линии

Термодинамические аспекты

Длина трассы влияет на ключевые термодинамические параметры:

1. Перегрев хладагента:

   • Увеличение на 0,5-1,5°C на каждый метр сверх нормы

   • Риск термического разложения масла

   • Снижение эффективности теплообмена

2. Переохлаждение хладагента:

   • Дополнительные потери холода

   • Возможность преждевременного вскипания

   • Изменение характеристик расширительного устройства

3. Рабочие давления:

   • Рост давления нагнетания

   • Снижение давления всасывания

   • Увеличение разницы давлений

Практические последствия неправильного выбора длины

Слишком короткая трасса

Проблемы, возникающие при недостаточной длине:

1. Гидравлические удары:

   • Резкие скачки давления при запуске

   • Вибрация и шум

   • Механические повреждения компрессора

2. Проблемы с возвратом масла:

   • Избыточная скорость потока хладагента

   • Вынос масла из картера

   • Сухое трение в компрессоре

3. Термические нагрузки:

   • Перегрев нагнетательной магистрали

   • Недостаточное испарение в испарителе

   • Перегрузка компрессора

Слишком длинная трасса

Негативные эффекты чрезмерной длины:

1. Снижение производительности:

   • Падение холодопроизводительности на 3-5% на каждый лишний метр

   • Увеличение времени выхода на режим

   • Повышенное энергопотребление

2. Проблемы смазки:

   • Накопление масла в трассе

   • Недостаточная смазка компрессора

   • Ускоренный износ трущихся пар

3. Эксплуатационные сложности:

   • Необходимость частого обслуживания

   • Сложности с диагностикой

   • Снижение надежности системы

Специальные случаи и нестандартные решения

Вертикальные трассы

Рекомендуемые статьи:

• Выбрать настенную сплит-систему

• Как правильно выбрать место для установки кондиционера

• Как правильно подобрать кондиционер по площади помещения

При значительных перепадах высот учитывают:

1. Правило "масляной ловушки":

   • Через каждые 5-7 метров вертикального подъема

   • Специальные петли для сбора масла

   • Дополнительные нагревательные элементы

2. Компенсация перепада давления:

   • Увеличение диаметра трубок

   • Установка промежуточных ресиверов

   • Регулировка работы вентиля

Длинные трассы с несколькими внутренними блоками

В мультисплит-системах применяют:

1. Балансировку потоков:

   • Электронные расширительные вентили

   • Регулируемые дроссели

   • Автоматические клапаны

2. Специальные распределители:

   • Коллекторные блоки

   • Равнопроточные распределители

   • Индивидуальные регуляторы расхода

3. Системы мониторинга:

   • Датчики давления в каждой линии

   • Контроль температуры на всех участках

   • Автоматическая диагностика

Современные технологии монтажа длинных трасс

Инновационные материалы

1. Многослойные трубки:

   • Внутреннее антифрикционное покрытие

   • Армирование для прочности

   • Защита от диффузии

2. Улучшенная изоляция:

   • Вакуумные панели

   • Аэрогель

   • Вспененные материалы с закрытыми порами

3. Композитные дренажные системы:

   • Самоочищающиеся каналы

   • Антибактериальное покрытие

   • Подогрев для зимней эксплуатации

Передовые методы пайки

1. Бесфлюсовая пайка:

   • Специальные припои

   • Контрольная атмосфера

   • Прецизионный нагрев

2. Автоматизированные системы:

   • Роботизированные паяльные станции

   • Контроль качества соединений

   • Компьютерное моделирование швов

3. Неразрушающий контроль:

   • Рентгеноскопия соединений

   • Ультразвуковая дефектоскопия

   • Гелиевые течеискатели

Эксплуатация и обслуживание длинных трасс

Профилактические мероприятия

1. Регулярная диагностика:

   • Контроль давления и температуры

   • Анализ работы компрессора

   • Проверка изоляции

2. Техническое обслуживание:

   • Очистка дренажной системы

   • Проверка креплений

   • Обновление теплоизоляции

3. Сезонная подготовка:

   • Консервация на зимний период

   • Проверка нагревательных элементов

   • Тестирование автоматики

Ремонтные работы

1. Локализация повреждений:

   • Трассовые детекторы утечек

   • Тепловизионное обследование

   • Акустический анализ

2. Методы ремонта:

   • Врезка ремонтных муфт

   • Замена участков трассы

   • Перепайка соединений

3. Восстановительные процедуры:

   • Вакуумирование системы

   • Регенерация масла

   • Перезаправка хладагента

Экономические аспекты выбора длины трассы

Первоначальные затраты

1. Стоимость материалов:

   • Цена медных трубок (зависит от диаметра и качества)

   • Изоляционные материалы

   • Комплектующие и фурнитура

2. Монтажные работы:

   • Сложность прокладки

   • Необходимость спецоборудования

   • Квалификация монтажников

3. Дополнительное оборудование:

   • Маслоотделители

   • Ресиверы

   • Регулирующая арматура

Эксплуатационные расходы

1. Энергопотребление:

   • Потери на трение

   • Дополнительная нагрузка на компрессор

   • Эффективность теплообмена

2. Обслуживание:

   • Частота техобслуживания

   • Стоимость запчастей

   • Сложность ремонта

3. Срок службы:

   • Ресурс компрессора

   • Долговечность трассы

   • Стабильность параметров

Перспективные разработки и будущие тенденции

Альтернативные материалы

1. Алюминиевые трассы:

   • Меньший вес

   • Снижение стоимости

   • Специальные технологии соединений

2. Полимерные композиты:

   • Коррозионная стойкость

   • Гибкость

   • Нулевая диффузия

3. Гибридные решения:

   • Комбинированные участки

   • Переходные элементы

   • Адаптивные соединения

Интеллектуальные системы

1. Мониторинг в реальном времени:

   • Встроенные датчики

   • Беспроводная передача данных

   • Прогнозная аналитика

2. Автоматическая оптимизация:

   • Регулировка потоков

   • Адаптация к нагрузкам

   • Самодиагностика

3. Интеграция с BIM:

   • Цифровые двойники

   • Точное проектирование

   • Виртуальные испытания

Основные рекомендации по выбору длины трассы

Подводя итог, сформулируем ключевые принципы выбора длины медной трассы для кондиционера:

1. Приоритет рекомендациям производителя - строго соблюдайте указанные в технической документации предельные значения.

2. Оптимальный диапазон 5-10 метров - для большинства бытовых систем это лучший компромисс между эффективностью и гибкостью монтажа.

3. Учет всех факторов влияния - помимо чистой длины, учитывайте количество изгибов, перепады высот, условия окружающей среды.

4. Качественный монтаж - правильная пайка, изоляция и крепление не менее важны, чем точный расчет длины.

5. Профессиональный подход - сложные системы требуют участия квалифицированных специалистов на всех этапах - от проектирования до обслуживания.

Помните, что правильно спроектированная и смонтированная медная трасса - это залог долгой и эффективной работы вашего кондиционера, позволяющий в полной мере реализовать все заложенные в оборудование возможности и характеристики.
